SIMetrixの使い方

以下の内容はバージョンが古いですが，新しいバージョンでも 基本的には同じように使えるはずです．配線の仕方などは 新しいバージョンでは少し便利になっています．(2010.2月追記)

SIMetrixを起動する

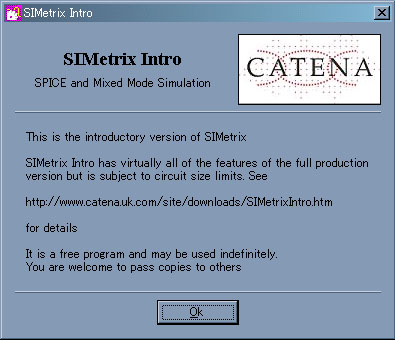

まずはSIMetrixを起動します．Windowsのスタートメニュー → プログラム → SIMetrix Intro 5.1 を選んでください．図のような画面がでるので，ここで「OK」ボタンを押します．

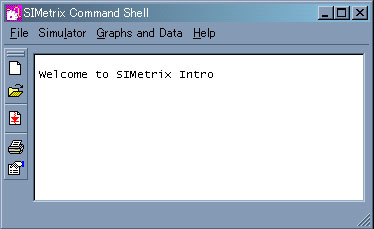

すると下図のような「SIMetrix Command Shell」というウィンドウが開かれます． このウィンドウのメニューで，File -> New Schematic を選択します．

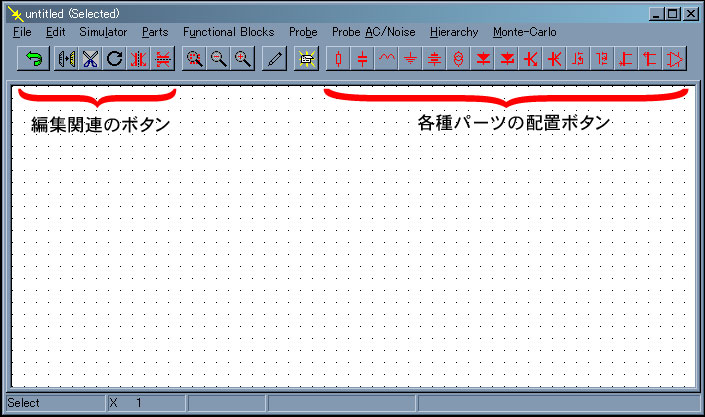

下図のようなウィンドウが開かれるはずです (以下SIMetrix ver. 4.1をもとに しているため，5.1とは画像が微妙に異なる場合があります)．

このウィンドウが回路図を入力する画面になります． ウィンドウの上の方には，よく使うコマンドがボタンになって配置されています． 回路図の作成方法に入る前に，このよく使うボタンの説明をしておきましょう．
この他の部品を配置するには，メニューの Parts -> Browse Parts... (またはCtrl-G) でパーツリストを出して，その中から選びます．Partsメニューには Passive (受動部品) や Source (電圧源，電流源など) といった項目もあり，上で説明したボタンを押す代わりにこのメニューから選ぶこともできます．

パーツを配置してみよう

ではさっそく部品を配置してシミュレーションをやってみましょう． まず初めに作るのは，第1回で学んだ RC Low pass filter です．

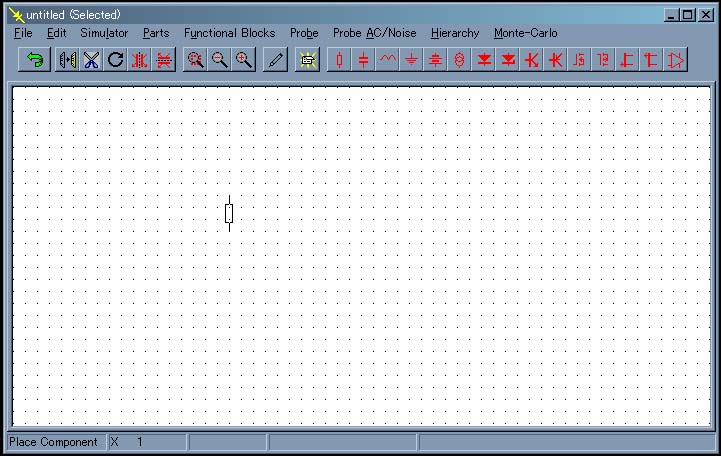

初めに抵抗を配置します．抵抗ボタンを押してください． カーソルが下図のように変わるはずです．

この状態で左クリックすると抵抗を配置することができますが，その前に部品を90度回転させてから配置してみましょう．回転ボタンを押してみてください F5キーを押してみてください． するとカーソルの絵が90度回るはずです．回転させたら左クリックで配置します． パーツを配置するモードから抜けるには右クリックします．

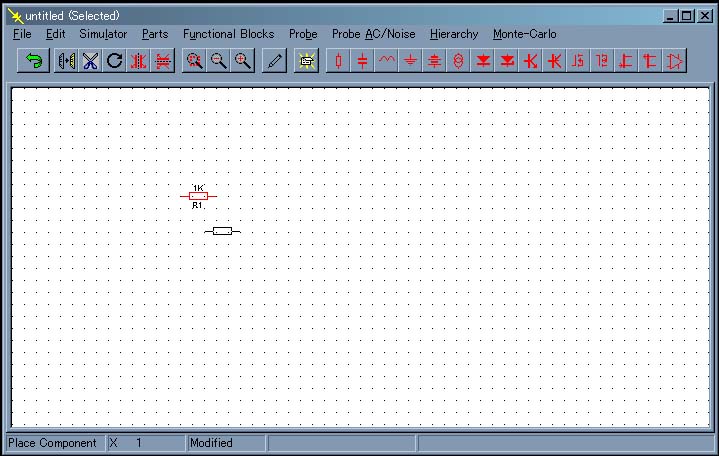

配置すると抵抗値とパーツ番号が表示されます． デフォルトでは抵抗値1 kΩ，パーツ番号はR1 (通し番号が自動的に振られていく) になっています．
なお，パーツは配置後に回転・反転させることもできます． その場合は回転・反転させたいパーツを左クリックして選択し、ボタン ( [F5キー] や [F6]キー) を押せばOKです．

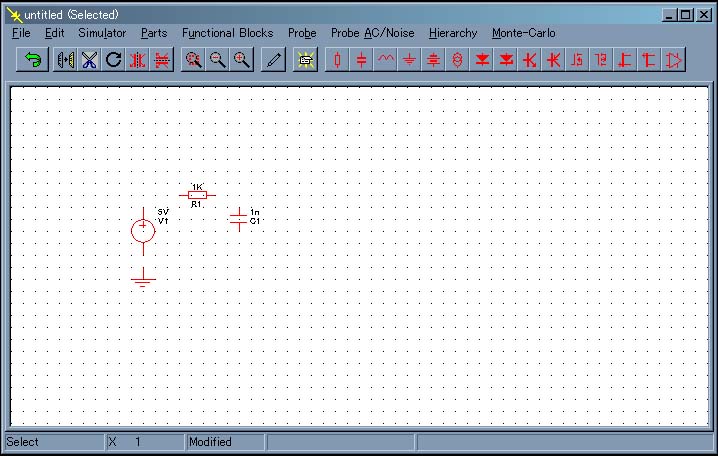

同じようにして，コンデンサ，電源， グラウンドを下図のように配置してみてください． 各パーツを配置し終えたら右クリックして，パーツ配置モードから抜けてください (こうしないと別のパーツボタンを押してもパーツが変わりません)． 各パーツの定数 (1 kΩや1 nFなどの値) は，後で設定するので気にせず配置してしまってください．

配線しよう

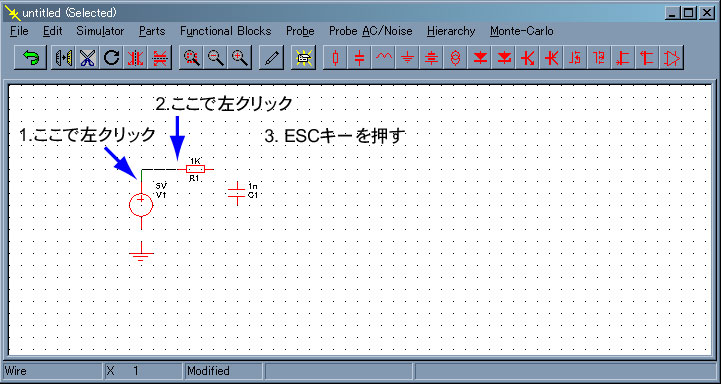

次に配線してみましょう． 各パーツの端子のところにカーソルを持って行くと， カーソルが鉛筆状に変わるはずです． カーソルが鉛筆状になってるのを確認したら配線開始です．配線の流れは，例えば下図のようになります．

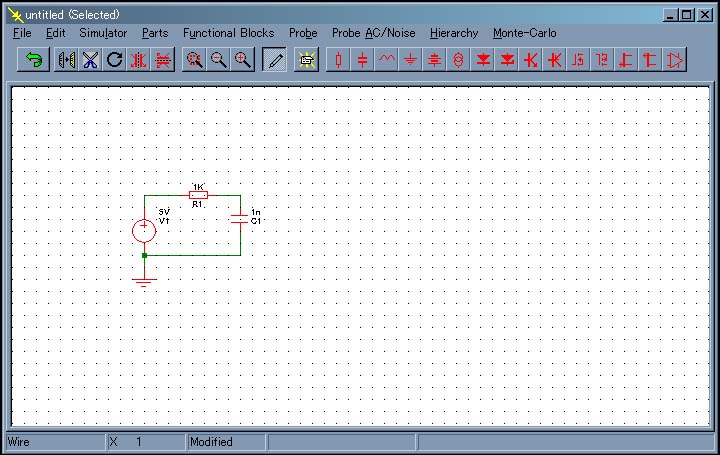

まず 1.電源の端子のところで左クリックします．次に 2.抵抗の一端で左クリックします． このままだとまだ配線を継続中の状態 (線がつながった状態) なので，3.ESCキーを押して一旦配線をやめます． 以下同様にして下図のようにすべてのパーツを配線してみてください． 図にある"・"は，その位置で2つ以上の線が結合していることを表しています．

配線が終わったら配線モードから抜けます．配線モードから抜けるには，
これで一通りパーツの配置・配線は終了です． ではいよいよ各定数 (抵抗やC，電源) の値を設定してシミュレーションを実行してみましょう．
